Plaats van herkomst: | China |
Merknaam: | Enargy |
Modelnummer: | SC100-24D2412 |
Min. bestelaantal: | 1pcs |
---|---|
Prijs: | Negotiation |
Levertijd: | 1-8 weken |
Betalingscondities: | onderhandelingen |
Levering vermogen: | 15000Pcs/week |
Hoog licht: | 12V AC/DC-Voeding |
---|

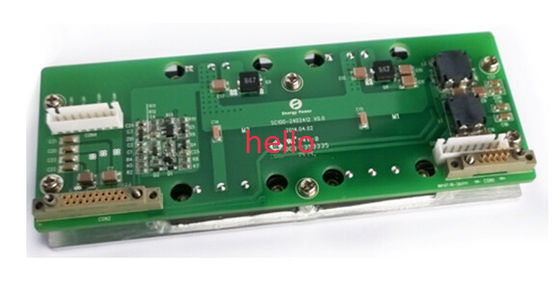

Ac-gelijkstroom Voedingen100w Output 24V12V SC100-24D2412
Zeer belangrijke Eigenschappen
Inputwaaier: 18~36Vdc
Dubbele output: 24V/2.5A, 12V/3.33A
Hoog rendement: 90%
Lijnregelgeving: ≤±1%
Ladingsregelgeving: ≤±1%
Laag ripple&noise: ≤±1%
Laat (On/Off) Controle toe
Isolatievoltage: 1500Vdc
De kortsluitingbescherming van de hikwijze
Output over huidige bescherming
Natuurlijke koel
Productoverzicht
Deze gelijkstroom-gelijkstroom verwerking van de convertorgebruik geavanceerde macht, controle en verpakkingstechnologieën om de prestaties, de flexibiliteit, de betrouwbaarheid en de kosteneffectiviteit van een rijpe machtscomponent te verstrekken. De hoge frequentieomschakeling voorziet hoge machtsdichtheid van met geringe geluidssterkte en hoog rendement. De structuur van de aluminiumgrondplaat verstrekt buitengewone thermische prestaties.
Elektrische Kenmerken
Inputkenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
De waaier van het inputvoltage |
18 |
24 |
36 |
Vdc |
|
Max. ingangsstroom |
|
|
6.5 |
A |
Min. inputvoltage, volledige lading |
Efficiency |
|
90 |
|
% |
Het geschatte inputvoltage, schatte lading |
Outputkenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
||
De waaier van het outputvoltage |
24V |
23.52 |
24 |
24.48 |
Vdc |
|
|
12V |
11.76 |
12 |
12.24 |
Vdc |
|
||
De waaier van de outputstroom |
24V |
0 |
|
2.5 |
A |
|
|
12V |
0 |
|
3.33 |
A |
|
||
Lijnverordening |
|
|
±1 |
% |
|
||
Ladingsverordening |
|
|
±1 |
% |
|
||
Rimpeling & lawaai |
24V |
|
|
240 |
mV |
Geschatte input, volledige lading, 20 Mhz-bandbreedte |
|
12V |
|
|
120 |
mV |
Geschatte input, volledige lading, 20 Mhz-bandbreedte |
||
Dynamische reactie |
Afwijking |
|
|
±4 |
% |
25% tot 50% tot 25% maximum Iout, 50% tot 75% tot 50% maximum Iout, 1A/us |
|
Regelende tijd |
|
|
300 |
ons |
Aan binnen 1% Vout nom. |
||
Het outputvoltage schiet voorbij |
|
|
5 |
% |
|
||
Outputcapacitieve weerstand |
24V |
|
|
1800 |
μF |
|
|
12V |
|
|
3000 |
μF |
|
||
Laat Controle toe |
|
|
|
|
Externe schakelaar |
||
Nota: Een externe schakelaar controleert toelaat functie. Druk de schakelaar zodra onder inputvoltage op voorwaarde, de module zal aandrijven. Druk de schakelaar opnieuw, zal de module weg aandrijven.
Beschermingskenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
|
Output over ladingsbescherming |
24V |
2.75 |
|
4.5 |
A |
Hik |
12V |
3.5 |
|
6.5 |
A |
||
Kort:sluitenbescherming |
|
|
10 |
mΩ |
Hik |
Milieukenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
Werkende temperatuur |
-20 |
|
+60 |
℃ |
|
Opslagtemperatuur |
-40 |
|
+85 |
℃ |
|
Relatieve vochtigheid |
20 |
|
90 |
% |
|
Opslagvochtigheid |
10 |
|
95 |
% |
|
Hoogte |
|
|
3000 |
m |
|
Veiligheidskenmerken
Parameter |
Min |
Type |
Maximum |
Eenheden |
Nota's |
|
Isolatievoltage |
Input aan output |
1500 |
|
|
Vdc |
1mA/1min, Geen het een boog vormen en analyse |
Input aan grond |
1500 |
|
|
Vac |
||
Output aan grond |
500 |
|
|
Vdc |
1mA/1min, Geen het een boog vormen en analyse |
|
Isolatieweerstand |
Input aan output |
100 |
|
|
MΩ |
500Vdc/1min, normale luchtdruk, 90% vochtigheid |
Normennaleving
Normen |
Nota's |
Mil-std-704 |
|
Mil-std-1399 |
|
Mil-std-810 |
|
EN60950 |
|
GB4943 |
|
CEI 61000-4-2 |
|
Fysieke Informatie
Mechanisch Overzicht
Length×width×heigth: 160×60×26 (mm), 6.3×2.36×1.02 (binnen),
Speldbenoemingen
Verbind/Specificatie |
Speld Nr. |
Naam |
CON1/CY59T10BJ |
1.6 |
Vin+ |
2.3.4.7.8.9 |
NU |
|
5.10 |
VIN- |
|
CON2/CY59Z20BJ |
1 |
24V2 (Vout-) |
11 |
24V2 (Vout+) |
|
2 |
ON/OFF1 |
|
12 |
ON/OFF2 |
|
3.4.5.8.13.14.15.18 |
NU |
|
6.16 |
24V1 (Vout-) |
|
7.17 |
24V1 (Vout+) |
|
9.19 |
12V (Vout-) |
|
10.20 |
12V (Vout+) |
Toepassingsnota's: Een verscheidenheid van toepassingsnota's en technische Witboeken kunnen in pdf-formaat van onze website worden gedownload.
